ECU là gì? Nguyên lý hoạt động, vai trò và dấu hiệu hư hỏng ECU ô tô

ECU là gì? Đây là câu hỏi được rất nhiều người dùng ô tô quan tâm, đặc biệt khi phương tiện gặp trục trặc liên quan đến động cơ. Trong kỷ nguyên xe hơi hiện đại, ECU (Electronic Control Unit) được ví như “bộ não” điều khiển mọi hoạt động của động cơ và nhiều hệ thống quan trọng khác. Bất kỳ sự cố nào xảy ra với ECU đều có thể khiến xe mất ổn định, giảm hiệu suất hoặc thậm chí không thể vận hành.

Bài viết này sẽ phân tích chi tiết khái niệm ECU, cấu tạo, nguyên lý hoạt động, vai trò, cũng như những dấu hiệu nhận biết ECU hư hỏng để bạn có thể chủ động kiểm tra và bảo dưỡng.

ECU là gì?

ECU (Electronic Control Unit) là một bộ điều khiển điện tử được tích hợp trong hầu hết các dòng ô tô hiện đại. Đây là tổ hợp vi mạch máy tính được lập trình sẵn, có khả năng thu thập, phân tích và xử lý dữ liệu từ nhiều loại cảm biến trên xe, sau đó đưa ra các lệnh điều khiển phù hợp cho các bộ phận chấp hành.

ECU thường được thiết kế để điều chỉnh điện áp ở các mức chính xác như 1,8V; 2,6V; 3,3V; 5V; 30V và tối đa 250V, dù nguồn cung cấp chỉ từ 10 – 15V của ắc quy ô tô. Trên các dòng xe cao cấp, một chiếc ECU có thể chứa hàng trăm con chip để điều khiển nhiều chức năng phức tạp như phun nhiên liệu, đánh lửa, kiểm soát bướm ga điện tử, hệ thống ABS, cân bằng điện tử,…

Vai trò của ECU là gì?

ECU (Electronic Control Unit – bộ điều khiển điện tử) không chỉ đóng vai trò là “bộ não” kiểm soát hệ thống động cơ, mà còn tham gia quản lý hàng loạt hệ thống điện tử và cơ điện tử khác trên xe. Việc tích hợp ECU giúp tối ưu khả năng vận hành, nâng cao hiệu suất, đồng thời đảm bảo an toàn chủ động và an toàn bị động cho phương tiện. Các vai trò nổi bật gồm:

• Điều khiển hoạt động của động cơ: ECU xác định thời điểm phun nhiên liệu và góc đánh lửa tối ưu dựa trên dữ liệu thu thập từ các cảm biến áp suất, cảm biến nhiệt độ, cảm biến oxy… Qua đó, ECU điều chỉnh tỉ lệ hòa khí để vừa đạt công suất cao, vừa tiết kiệm nhiên liệu và giảm thiểu khí thải NOx, CO, HC.
• Tối ưu hiệu suất và mức tiêu hao nhiên liệu: Thông qua phân tích dữ liệu từ hệ thống cảm biến đa điểm (Multi-Sensor System), ECU tối ưu chu trình đốt cháy hỗn hợp khí – nhiên liệu, giúp động cơ vận hành mượt mà, tăng độ bền và giảm hao mòn cơ khí.
• Hỗ trợ an toàn chủ động: ECU phối hợp cùng các hệ thống như ABS (chống bó cứng phanh), ESC (ổn định thân xe), TCS (kiểm soát lực kéo) nhằm duy trì sự ổn định, giảm nguy cơ trượt bánh hoặc mất lái. Trong các tình huống khẩn cấp, ECU có thể ra lệnh điều chỉnh nhanh hơn phản xạ của con người, hỗ trợ tránh va chạm.
• Chẩn đoán và bảo trì thông minh: ECU lưu trữ mã lỗi chẩn đoán (DTC – Diagnostic Trouble Codes), cho phép kỹ thuật viên nhanh chóng xác định nguyên nhân sự cố, từ đó rút ngắn thời gian sửa chữa và giảm chi phí bảo dưỡng.

Nhờ sự tiến bộ của công nghệ điều khiển điện tử, ECU đã trở thành thành phần không thể thiếu trong kiến trúc ô tô hiện đại, đóng vai trò trung tâm trong việc kết nối và đồng bộ các hệ thống.

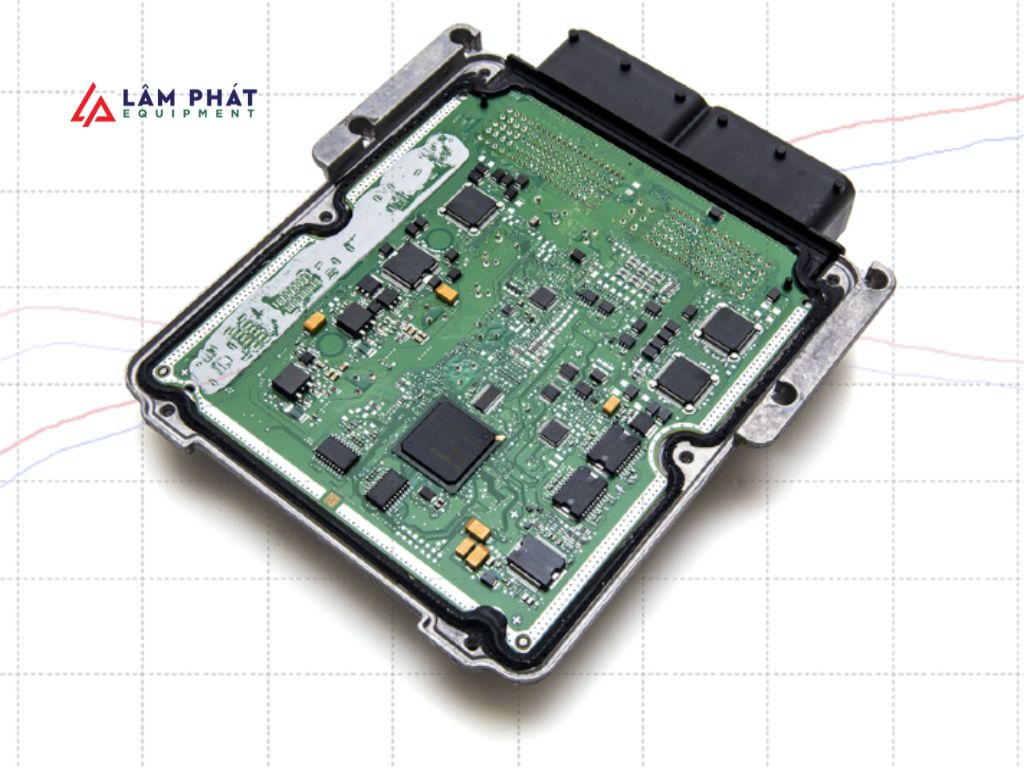

Cấu tạo cơ bản của ECU

Một ECU ô tô thường bao gồm các thành phần chính:

• Bộ vi xử lý trung tâm (CPU): Xử lý dữ liệu và đưa ra quyết định điều khiển.
• Bộ nhớ ROM/RAM/EEPROM: Lưu trữ phần mềm điều khiển và dữ liệu tạm thời.
• Mạch đầu vào: Nhận tín hiệu từ cảm biến (nhiệt độ, áp suất, lưu lượng khí…).
• Mạch đầu ra: Gửi lệnh tới các bộ phận chấp hành (kim phun, cuộn đánh lửa, mô-tơ bướm ga…).
• Mạch nguồn: Chuyển đổi và ổn định điện áp cho toàn bộ hệ thống.

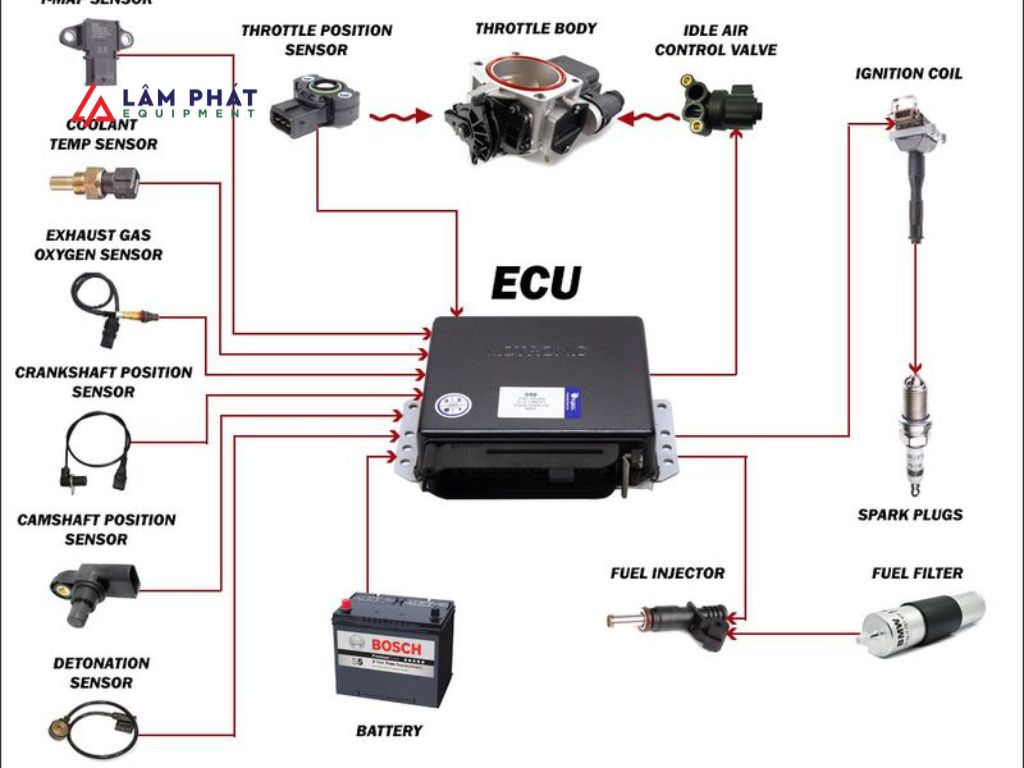

Nguyên lý hoạt động của ECU là gì?

Khi tìm hiểu ECU là gì, việc nắm rõ nguyên lý vận hành của bộ điều khiển điện tử sẽ giúp chủ xe hiểu cách mà ECU quản lý và tối ưu các hệ thống trên xe. Về cơ bản, ECU thực hiện quá trình điều khiển thông qua ba giai đoạn chính:

1. Giai đoạn đầu vào (Input)

ECU thu thập tín hiệu từ nhiều cảm biến và công tắc quan trọng, bao gồm:

• Cảm biến lưu lượng khí nạp để xác định lượng không khí vào động cơ.
• Cảm biến nhiệt độ nước làm mát nhằm đánh giá tình trạng nhiệt động của động cơ.
• Cảm biến vị trí trục cam và cảm biến vị trí trục khuỷu để đồng bộ hóa thời điểm đánh lửa và phun nhiên liệu.
• Cảm biến vị trí bướm ga để xác định mức độ mở bướm ga.
• Tín hiệu và công tắc từ các hệ thống phụ trợ như điều hòa, hộp số tự động, hệ thống kiểm soát hành trình…

2. Giai đoạn xử lý (Processing)

Dữ liệu đầu vào được ECU phân tích, so sánh với các bản đồ điều khiển (engine control maps) và thuật toán quản lý động cơ được lập trình sẵn trong bộ nhớ ROM/EEPROM. Trên cơ sở đó, ECU tính toán thông số điều khiển tối ưu để đảm bảo hiệu suất, tiết kiệm nhiên liệu và giảm phát thải.

3. Giai đoạn đầu ra (Output)

Từ kết quả xử lý, ECU điều khiển nhiều cơ cấu chấp hành như:

• Điều khiển thời điểm và lượng phun nhiên liệu thông qua kim phun điện tử.
• Điều chỉnh thời điểm đánh lửa nhằm tối ưu hiệu suất đốt cháy.
• Quản lý bướm ga điện tử (Electronic Throttle Control) để phản hồi chính xác theo yêu cầu của người lái.
• Vận hành các van điện từ và mô-tơ phụ trợ trong các hệ thống như điều hòa, EGR (tuần hoàn khí thải), bơm nhiên liệu áp suất cao…

Nhờ cơ chế thu thập – xử lý – điều khiển này, ECU đóng vai trò then chốt trong việc phối hợp hoạt động của toàn bộ hệ thống điều khiển động cơ và các hệ thống phụ trợ, giúp xe vận hành ổn định, an toàn và hiệu quả.

Dấu hiệu ô tô bị hư hỏng ECU là gì?

Khi ECU gặp sự cố, xe có thể xuất hiện những triệu chứng sau:

1. Đèn Check Engine sáng
   • Báo hiệu ECU phát hiện bất thường trong mạch điện hoặc cảm biến.
   • Có thể là lỗi thật hoặc nhầm lẫn do tín hiệu nhiễu.
2. Động cơ hoạt động bất thường
   • Xe khó tăng tốc, bị ì hoặc chết máy đột ngột.
   • Do ECU mất khả năng kiểm soát lượng nhiên liệu hoặc thời điểm đánh lửa.
3. Hiệu suất động cơ giảm
   • Xe chạy kém mượt, tốn nhiên liệu hơn.
   • Do dữ liệu cảm biến xử lý sai lệch.
4. Khó khởi động hoặc không khởi động được
   • Thường xảy ra khi ECU hỏng hoàn toàn.
5. Tiêu hao nhiên liệu cao bất thường
   • ECU cung cấp sai lượng nhiên liệu cho buồng đốt.

>>> 64 Ký Hiệu Đèn Báo Lỗi Ô Tô: Ý Nghĩa, Cách Nhận Biết và Giải Quyết Từng Lỗi

Nguyên nhân khiến ECU ô tô bị hư hỏng

Khi tìm hiểu ECU là gì và nguyên lý hoạt động, người dùng cũng cần biết các yếu tố có thể gây hỏng hóc bộ điều khiển điện tử này. ECU là thiết bị điện tử tinh vi, chứa nhiều mạch vi xử lý và linh kiện bán dẫn nhạy cảm, nên rất dễ bị ảnh hưởng bởi các điều kiện môi trường và tác động bên ngoài. Một số nguyên nhân phổ biến gồm:

Chấn động cơ học mạnh: Va chạm trong tai nạn hoặc rung lắc kéo dài từ động cơ, hệ thống treo… có thể làm lỏng chân cắm, nứt mối hàn hoặc hỏng các linh kiện bên trong.

Nhiệt độ và độ ẩm cao: Môi trường quá nóng hoặc ẩm ướt có thể gây oxy hóa bo mạch, ăn mòn chân chip và làm giảm khả năng dẫn điện của các mạch in.

Nguồn điện không ổn định: Việc sạc ngược cực, sử dụng thiết bị điện công suất lớn không đúng chuẩn, hoặc hiện tượng chập mạch có thể khiến ECU bị quá tải, cháy cầu chì hoặc hỏng các mạch điều khiển.

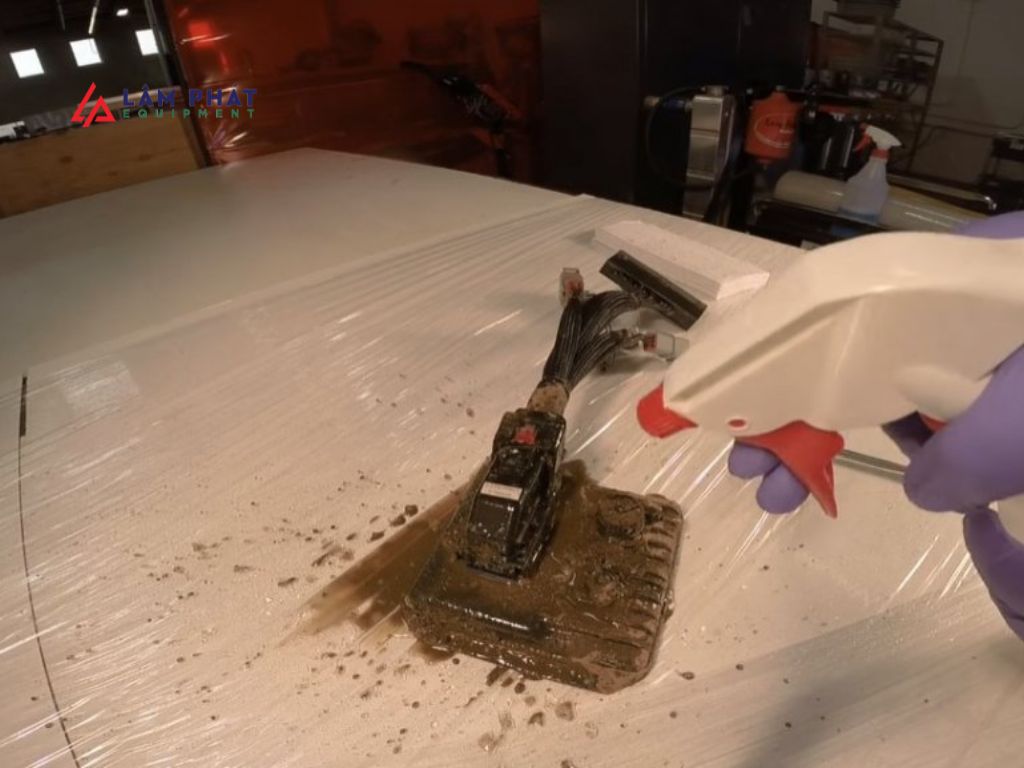

Nước xâm nhập: Khi rửa khoang động cơ hoặc xe bị ngập nước, hơi ẩm và nước có thể lọt vào bên trong ECU, gây đoản mạch và hư hại nghiêm trọng.

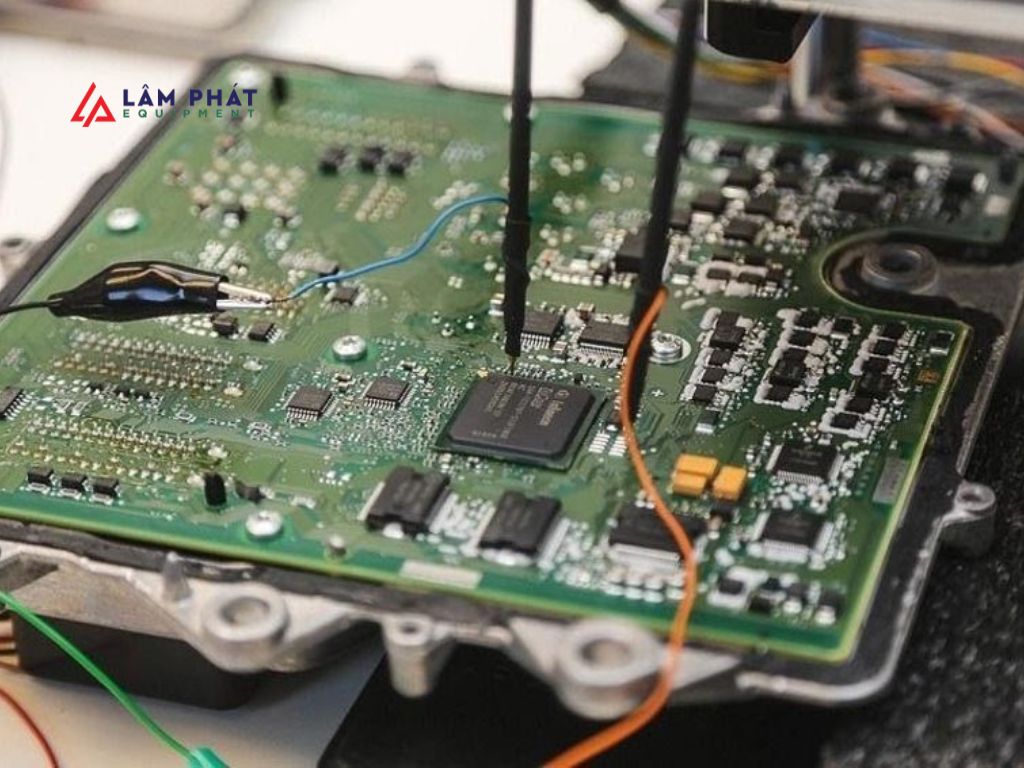

Cách xử lý khi ECU gặp sự cố

Khi đã hiểu ECU là gì và vai trò quan trọng của nó, việc nắm rõ quy trình xử lý sự cố sẽ giúp chủ xe tránh được những hư hại nghiêm trọng hơn. ECU là bộ điều khiển trung tâm, do đó khi xuất hiện dấu hiệu bất thường, cần tiến hành kiểm tra theo các bước chuẩn kỹ thuật:

• Quét mã lỗi bằng máy chẩn đoán OBD-II: Sử dụng thiết bị chuyên dụng để đọc mã lỗi chẩn đoán (DTC), từ đó xác định chính xác bộ phận hoặc hệ thống gặp trục trặc.
• Kiểm tra hệ thống điện: Đánh giá tình trạng dây dẫn điện, giắc cắm, cầu chì, và nguồn cấp điện áp cho ECU nhằm phát hiện sự cố đứt mạch, chập mạch hoặc tiếp xúc kém.
• Tham khảo tài liệu kỹ thuật từ nhà sản xuất: Dựa vào sơ đồ mạch điện và hướng dẫn sửa chữa chính hãng để đảm bảo quá trình khắc phục đúng quy trình, tránh gây hư hỏng thứ cấp.
• Đưa xe tới trung tâm bảo dưỡng uy tín: Nếu nguyên nhân nằm ở mạch xử lý hoặc linh kiện bên trong ECU, nên giao cho kỹ thuật viên chuyên nghiệp để tiến hành sửa chữa hoặc thay thế, đảm bảo ECU hoạt động ổn định lâu dài.

Kết luận

Qua bài viết này, bạn đã hiểu rõ ECU là gì, nguyên lý hoạt động, vai trò và những nguyên nhân có thể gây hư hỏng bộ phận này. ECU thực sự là “bộ não” điều khiển toàn bộ hoạt động của động cơ và nhiều hệ thống điện tử khác trên ô tô, đảm bảo phương tiện vận hành ổn định, tiết kiệm nhiên liệu và an toàn trong mọi điều kiện.
