Chi tiết kích thước lắp đặt cầu nâng một trụ rửa xe ô tô

Lựa chọn kích thước cầu nâng phù hợp với không gian gara là yếu tố then chốt để đảm bảo quá trình lắp đặt diễn ra thuận lợi và hiệu quả sử dụng được tối ưu. Việc nắm rõ kích thước chuẩn của cầu nâng, bao gồm chiều cao nâng, tải trọng, và chiều rộng cầu nâng, không chỉ hỗ trợ việc đào hố móng chính xác mà còn giúp cải thiện hiệu quả bảo trì dài hạn. Bài viết này sẽ cung cấp thông tin chi tiết về kích thước lắp đặt cầu nâng một trụ trên thị trường hiện nay, cũng như các lưu ý về lắp đặt cầu nâng một cách chi tiết.

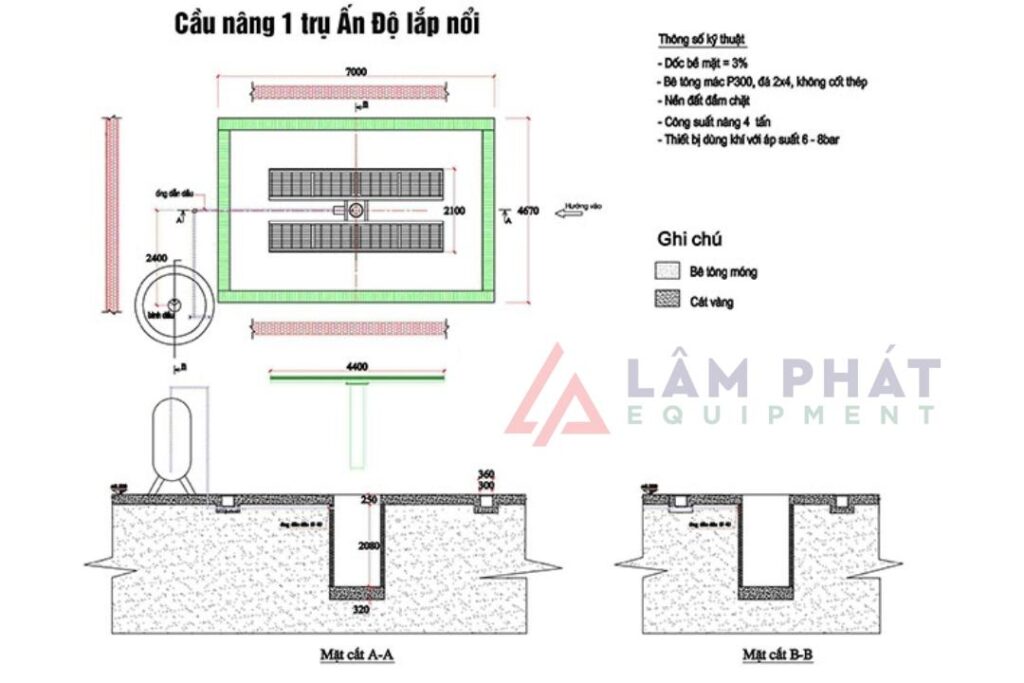

Sơ đồ Lắp đặt cầu nâng 1 trụ

Thông tin về kích thước cầu nâng một trụ trên thị trường hiện nay

Cầu nâng một trụ rửa xe có nhiều loại với kích thước khác nhau, phù hợp cho từng loại xe và điều kiện lắp đặt cụ thể. Kích thước tiêu chuẩn bao gồm:

Mục		Việt Nam ( Truyền thống)	Việt Nam ( Thế hệ mới)	Ấn Độ
Chiều dài Ty nâng		2,1 m (bao gồm lõi và vỏ)	2,1 m (bao gồm lõi và vỏ)	2.2 m
Đường Kính Ty nâng Ngoài		325 mm	325 mm (chưa bao gồm lớp composite bảo vệ)	325 mm (thép cuốn 3 mm hàn, có mối hàn dọc thân)
Đường Kính Ty nâng trong		270 mm	270 mm	270 mm
Chiều cao nâng tối đa		1,500 mm	1,500 mm	1,500 mm
Bàn Nâng	Chữ H nổi	5,0 m (bàn chính 4,4 m + mở rộng 0,3 m ở mỗi đầu)	5,0 m (bàn chính 4,4 m + mở rộng 0,3 m ở mỗi đầu)	5,0 m (bàn chính 4,4 m + mở rộng 0,3 m ở mỗi đầu)
	H âm	4,4 m – 4,5 m	4,4 m – 4,5 m	4,4 m – 4,5 m
	Cánh Bướm	4,5 m	4,5 m	4,5 m
	Chữ X	2,0 m	2,0 m	2,0 m

Lưu ý về kích thước lắp đặt cầu nâng rửa xe ô tô 1 trụ

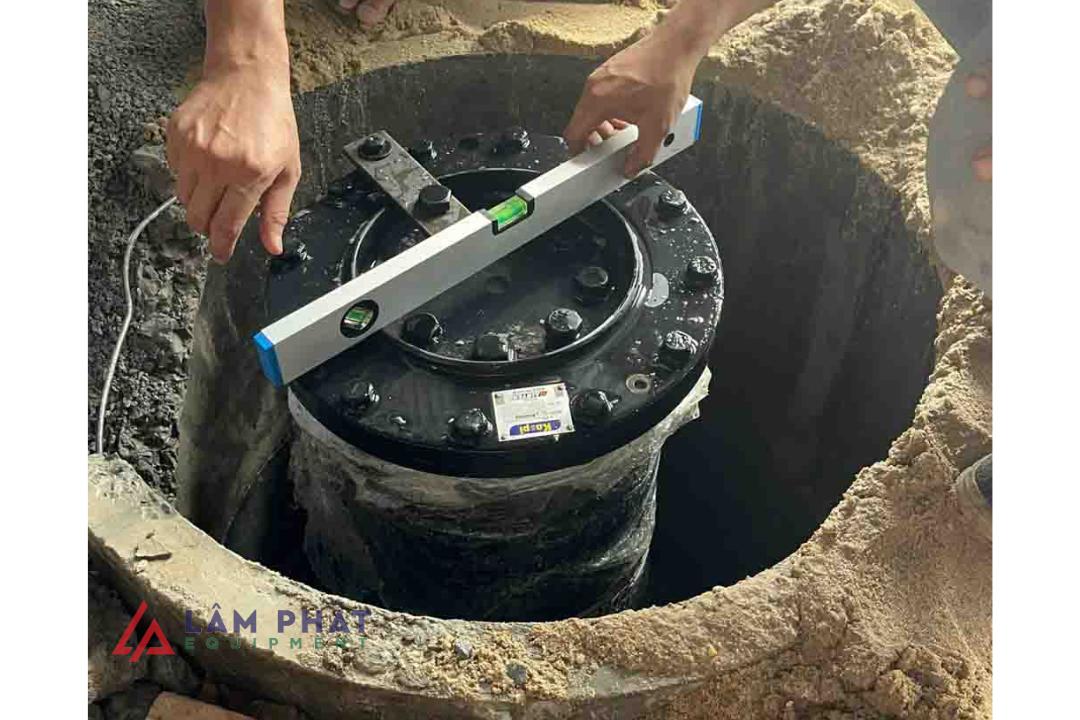

Diện tích kích cỡ của miệng hố móng cầu nâng

Diện tích tối thiểu: 0,9 m² – 1 m². Diện tích này đảm bảo không gian đủ để thực hiện các công đoạn lắp đặt và bảo trì cầu nâng sau này.

Lưu ý:

• Có thể mở rộng nếu cần, nhưng không quá lớn để tránh làm phức tạp việc lắp đặt thiết bị rửa xe.
• Duy trì ít nhất 0,9 m² cho kỹ thuật viên xử lý sự cố và bảo trì.
• Nếu không gian bị hạn chế, có thể để khoảng 2m từ tim hố móng đến tường, đảm bảo không gian cần thiết để mở cửa xe mà không bị vướng và cho phép thợ kỹ thuật di chuyển dễ dàng xung quanh xe.

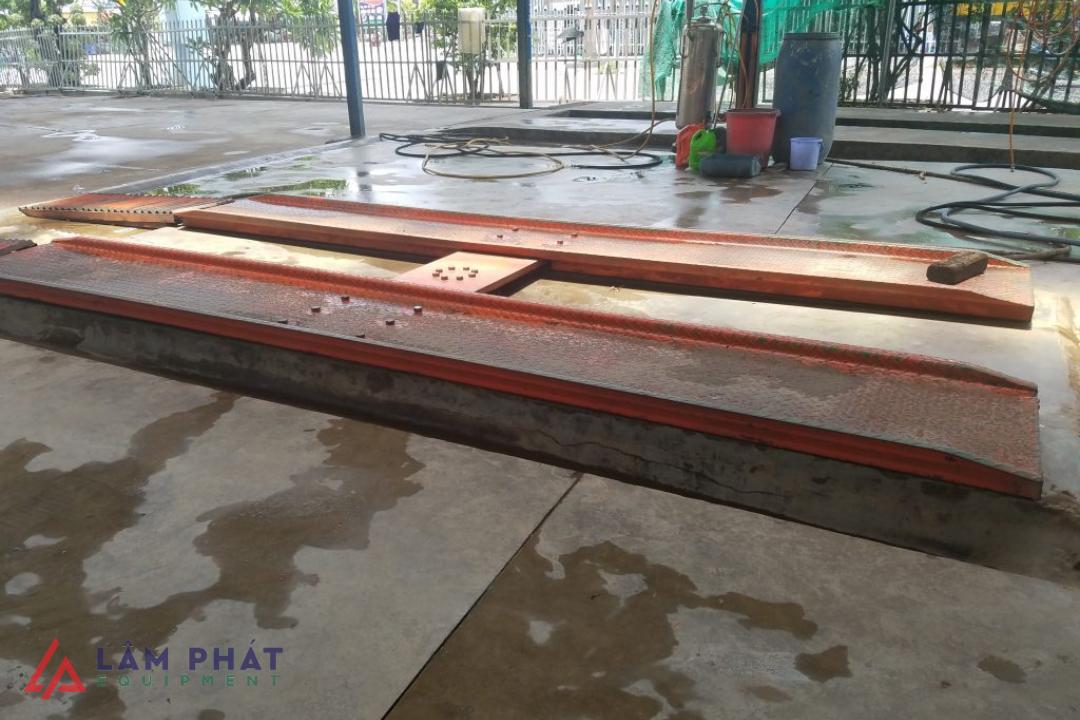

Chiều dài của cầu nâng

Khi lắp đặt cầu nâng một trụ rửa xe ô tô, chiều dài tổng thể cần thiết là 5.0 mét, bao gồm 4.4 mét cho bản thân cầu nâng và thêm 0.3 mét đường dẫn ở mỗi đầu. Để đảm bảo cầu nâng có thể hoạt động linh hoạt và bán kính quay một cách thuận tiện khi cần, khoảng cách từ cầu nâng đến tường hoặc bất kỳ chướng ngại vật nào khác phải ít nhất là 3.5 mét theo chiều dọc và ít nhất 2.2m với tường bên hông.

Lưu ý:

Đối với các điểm lắp đặt có diện tích hạn chế, có thể điều chỉnh bằng cách giảm khoảng cách từ tim hố móng đến tường xuống còn khoảng 2.1m, đủ để cánh cửa xe có thể mở mà không bị vướng và cho phép thợ rửa xe dễ dàng di chuyển trong quá trình làm sạch.

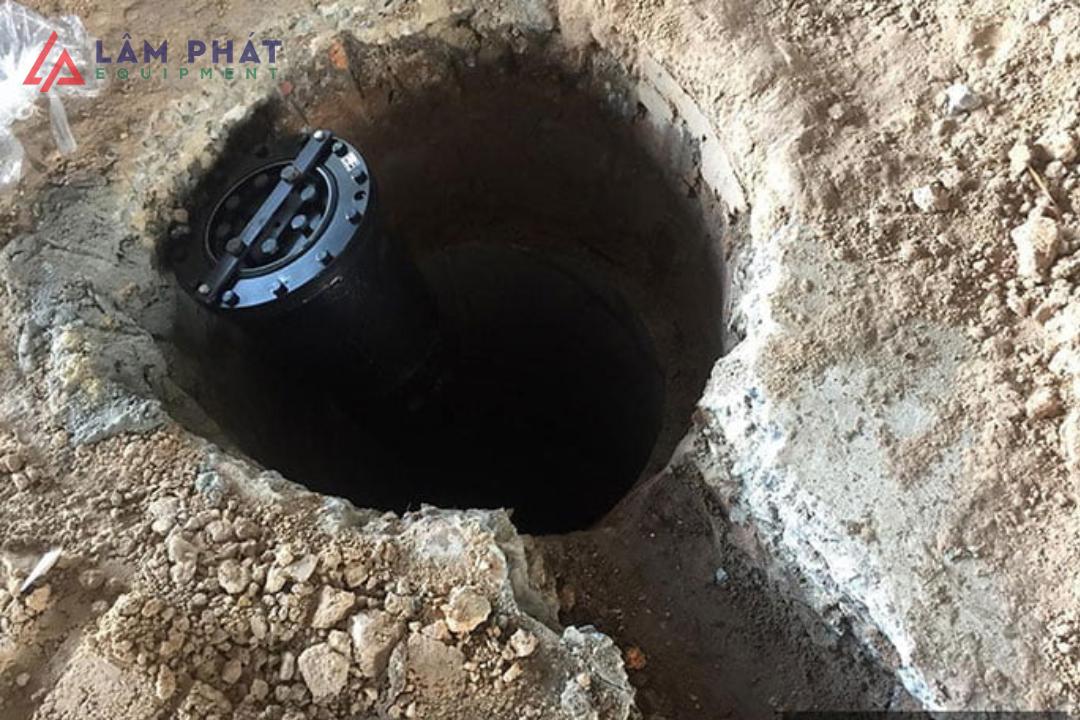

Độ sâu của móng cầu nâng

Chiều dài của ty nâng ở Việt Nam là 2.1 mét, trong khi ở Ấn Độ là 2.2 mét. Do đó, để chuẩn bị móng cho cầu nâng, hố móng cần được đào sâu từ 2.4 đến 2.5 mét. Thêm vào đó, cần đổ một lớp bê tông gia cố dày từ 0.2 đến 0.3 mét ở phía dưới của hố để đảm bảo độ vững chắc và ổn định cho cầu nâng. Việc này ảnh hưởng đến trọng tải cầu nâng rửa xe ô tô.

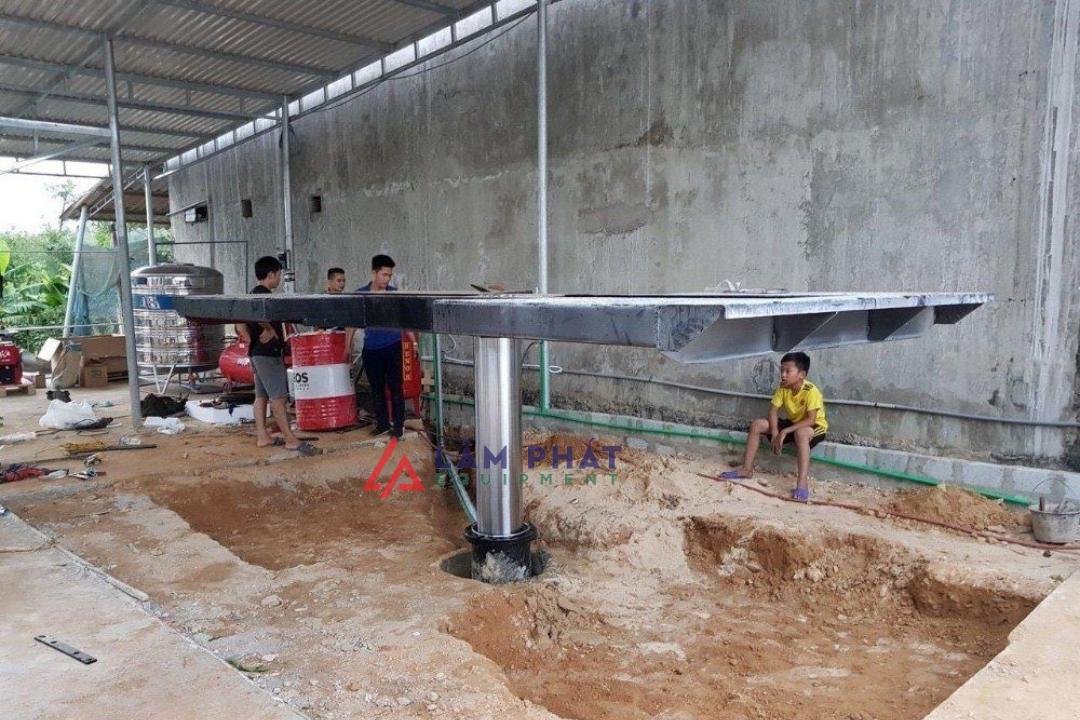

Chiều cao mái che cầu nâng

Chiều cao tối thiểu của mái che cần đạt 4,0 mét để đảm bảo an toàn khi sử dụng cầu nâng ô tô. Điều này được tính toán dựa trên chiều cao nâng tối đa của cầu nâng là 1,5 mét và chiều cao trung bình của các loại xe, từ xe du lịch đến xe tải nhỏ, là khoảng 2,3 đến 2,5 mét. Khi cộng lại, tổng chiều cao khi xe được nâng lên tối đa sẽ là 4,0 mét. Vì vậy, để tránh bất kỳ va chạm nào giữa xe và mái che khi cầu nâng hoạt động, mái che cần phải cao ít nhất là 4,0 mét.

Kích thước & tiêu chuẩn đường ống dẫn dầu từ bình chứa dầu tới ty ben

Đường Ống Dẫn Dầu

• Sử dụng ống kẽm phi 34 cho cầu nâng Việt nam hoặc phi 49 cho cầu nâng Ấn Độ,
• Độ dài đường ống kẽm dẫn dầu từ bình chứa dầu đến ty ben không nên vượt quá 6 m để đảm bảo thời gian hành trình nâng theo tiêu chuẩn (trung bình là 4,5 m).
• Bình dầu đặt quá xa cầu nâng sẽ gây khó khăn cho việc thao tác của nhân viên rửa xe và giảm hiệu suất làm việc.

Không Sử Dụng Ống Nóng Lạnh Để Dẫn Dầu

• Bắt buộc phải sử dụng ống kẽm cho hệ thống thuỷ lực.
• Một số đơn vị lắp đặt sử dụng ống nóng lạnh, loại ống này dễ bị vỡ và bị dầu thủy lực làm hư hỏng, gây nguy hiểm và ảnh hưởng đến hiệu suất hoạt động của cầu nâng.

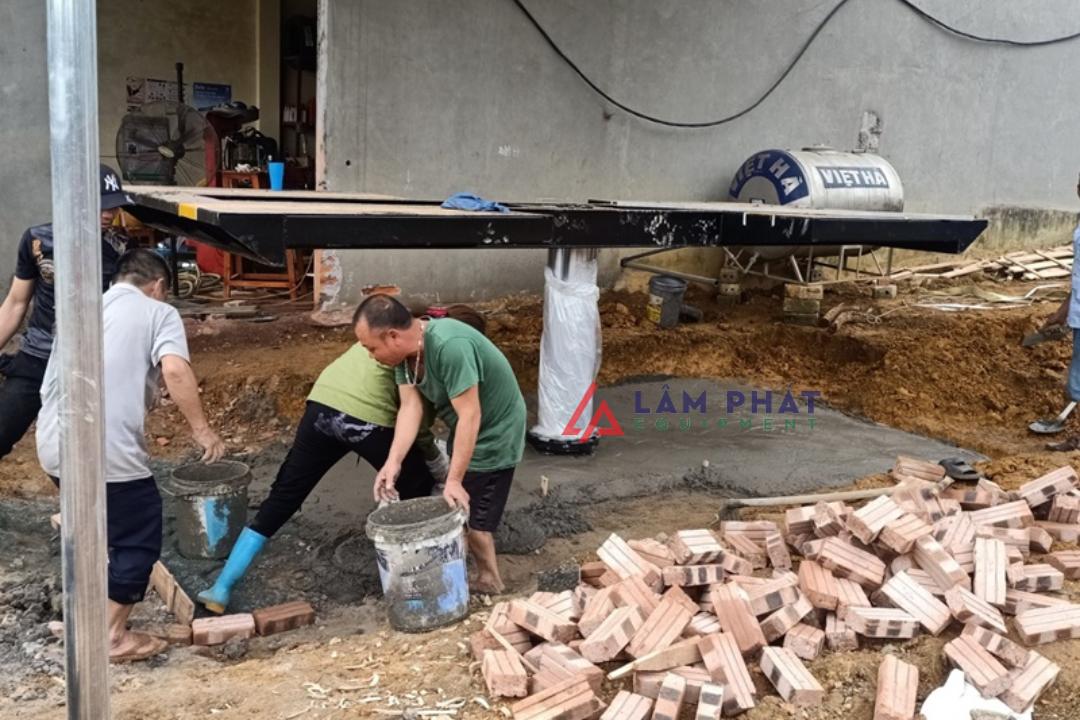

Một số chú ý khi thi công móng cầu nâng chuyên rửa xe ô tô

Khi thi công móng cầu nâng rửa xe ô tô, cần chú ý đến đặc điểm địa chất của mỗi vùng miền vì điều này ảnh hưởng đến cách thức xử lý móng. Dù các hố móng của giàn nâng nhập khẩu từ Ấn Độ có thể là loại lắp âm hay nổi và kích thước đã được thể hiện rõ trên bản vẽ, điều quan trọng là phải thích ứng với điều kiện địa phương cụ thể.

Ví dụ:

• Các khu vực gần sông, suối, hay biển nơi đất dễ sụt lún, thay vì chỉ đổ lớp bê tông dày 30cm, cần đổ dày hơn lên tới 50-60cm hoặc thêm cừ tràm dưới đáy để gia cố. Ngược lại, ở những nơi có tầng đất ổn định không sụt lún, một lớp bê tông mác 300 dày khoảng 30cm là đủ.
• Nếu đất xung quanh hố móng có nguy cơ sạt lở, một phương pháp hiệu quả là đặt ống cống trong quá trình đào để ngăn chặn đất trôi vào hố.
• Trong trường hợp đất không có nguy cơ sạt lở, vẫn nên đặt ống cống có đường kính 1m ngay sau khi đổ bê tông đáy xong hoặc xây tường gạch bao quanh để phòng tránh sạt lở tương lai. Những biện pháp này sẽ giúp đảm bảo độ bền và an toàn cho móng cầu nâng.
• Nguồn cấp hơi: Cần có nguồn cấp hơi đủ áp suất từ 10kg/cm2 – 15kg/cm2 và lưu lượng hơi để vận hành cầu nâng thủy lực.

Địa chỉ Lắp đặt cầu nâng rửa xe ô tô 1 trụ chuẩn kỹ thuật tại TP.HCM

Nếu bạn đang tìm kiếm một địa điểm tin cậy để lắp đặt cầu nâng rửa xe ô tô 1 trụ theo tiêu chuẩn kỹ thuật cao tại TP.HCM, hãy đến với Lâm Phát. Chúng tôi cam kết cung cấp dịch vụ lắp đặt cầu nâng chuyên nghiệp, nhanh chóng và hiệu quả, đảm bảo cầu nâng của bạn được thiết lập một cách chính xác và an toàn, phục vụ tối ưu cho nhu cầu kinh doanh rửa xe của bạn.

Hãy liên hệ với Lâm Phát ngay hôm nay để nhận tư vấn về cầu nâng rửa xe phù hợp với nhu cầu của bạn.
